變頻器/配電室-工業新風系統誕生背景
在各類工業企業中,大量大型工業設備使用過程中會讓環境變得惡劣,例如環境溫度高、粉塵多、形成負壓狀態等,這些情況都會造成工業設備發生故障停機,甚至造成設備炸機或損毀的事故。安達思新一代智能新風系統可以很好解決工業設備運行環境差的問題。安達思新一代工業新風系統具有無需水源,安裝簡便,投資少,防塵效果好,維護簡單等優點,被廣泛應用在變頻器、配電室等多粉塵、溫度高的場合。工業智能新風系統顛覆常規單一新風運行模式,配備與工業空調、空水冷、密閉純水冷卻等結合新的應用方式。

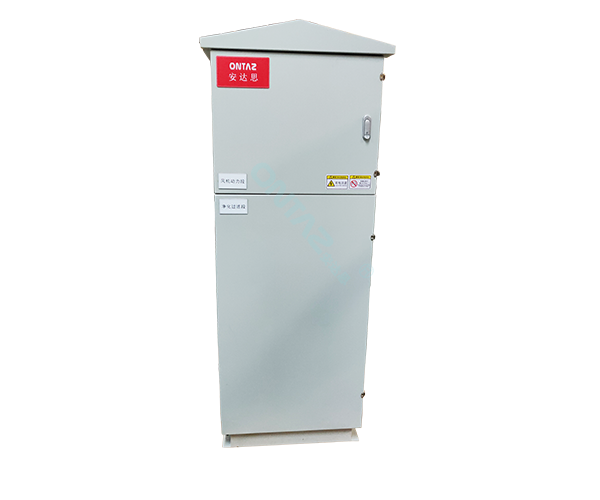

變頻器/配電室-工業新風機介紹
工業級智能正壓降溫除塵新風機充分利用電房(變頻器室、配電室、配電柜等)內外的環境條件溫差,引入室外清潔的冷空氣對電房內進行自然降溫,同時排出電房內的熱空氣,依靠大量的空氣流通,有效的將電房內的熱量性迅速向外輸出,實現室內散熱。通過減少空調的使用時間,從而大幅度降低電能消耗和運營成本、延長空調使用壽命。
變頻器/配電室-工業新風系統使用范圍
變頻器室、配電室、電力室、車間、廠房、機房等工業設備房間

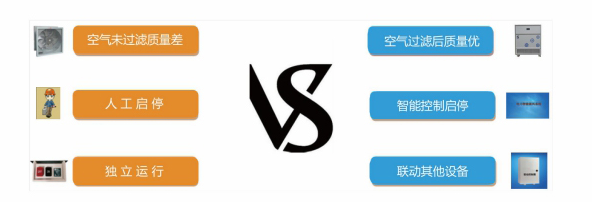

智能工業新風與傳統新風對比
變頻器/配電室-工業新風機特點
特點 | 描述 |
性能符合需求 | 安達思智能新風系統主要由進風裝置、過濾裝置、排風裝置、混風裝置、應急裝置、控制器、環境監測傳感器和其他安裝附件組成。在風量、風壓、過濾效率等方面可以滿足實際性能要求。 |
堅固耐銹蝕 | 智能新風系統的室內、外機外殼應具備足夠的強度,室外部分采用高強度鋼材并有防銹蝕保護層。 |
防水防盜防抗 | 安達思智能新風系統在系統的進風口、排風口應安裝防盜網與防水材質,可以防止雨水、動物等的入侵。而且在系統的控制板上應具備C級抗浪涌功能 |
隔熱 | 智能新風系統停止工作時應做到室內外空氣隔離,進風裝置內部應設電動風閥,或在安裝開孔處設電動風閥。新風系統具有隔熱措施,使整個系統與外部不形成冷橋。 |
智能告警 | 當智能新風系統產生告警時,有明顯的信號指示,可通過顯示界面查詢告警內容。 |
智能應急保護 | 當智能新風系統檢測到局站內的煙霧、火情告警信號時,應能自動停止運行并關閉風閥。 |
防過濾器堵塞 | 過濾器堵塞超過設定值時,系統應能發出告警。 |
良好密閉性 | 任何情況下,智能新風系統停止工作時,會將室內外空氣隔離,在安裝開孔處或進風裝置內部設電動風閥。 |
室內負壓小 | 智能新風系統運行時室內應維持一定正壓,與室外靜壓差不應小于5Pa。 |
維護簡單 | 智能新風系統的過濾網可在不停機情況下采用抽拉式更換,方便更換并可清洗。 |

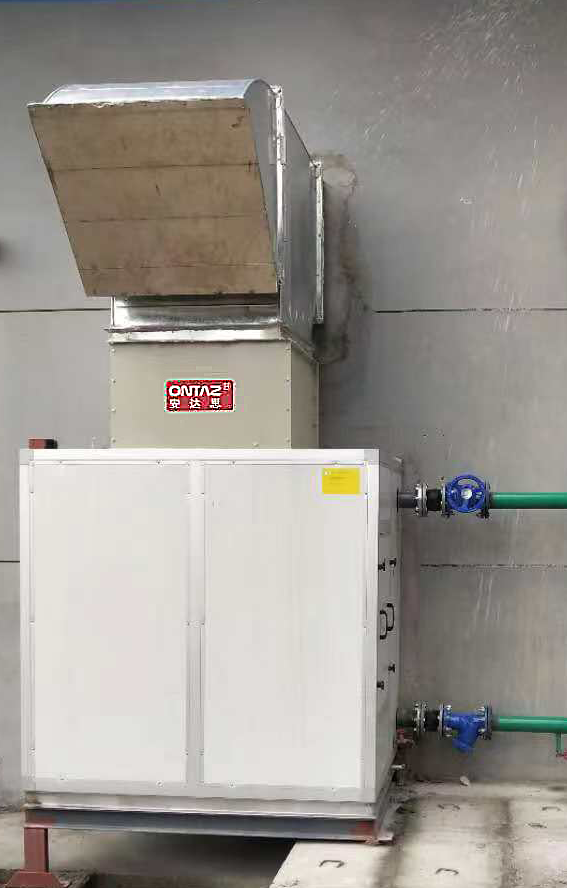

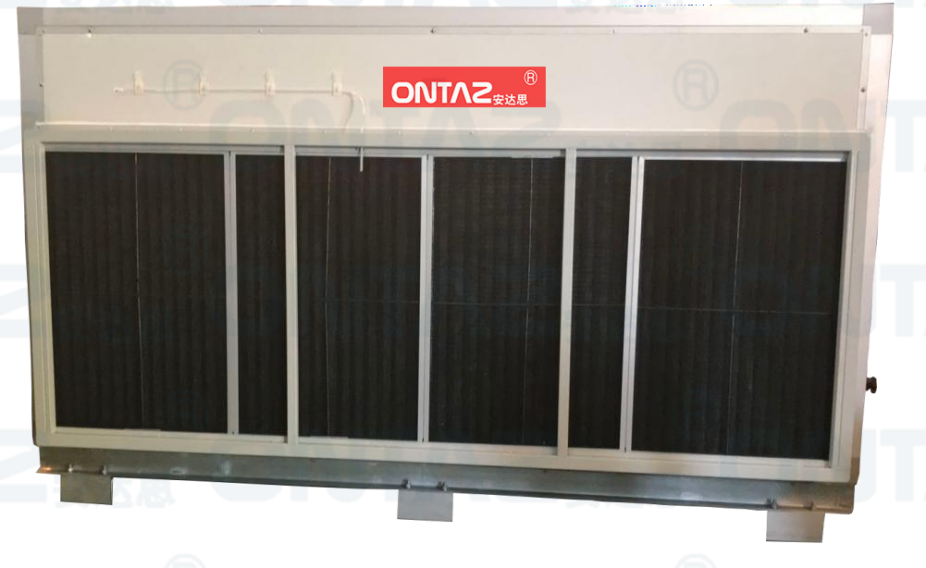

組合:工業新風機與空水冷
+
空水冷設備主要是針對大功率發熱設備的降溫(內循環的局部降溫),新風設備是針對房間整體換熱降溫(外循環的全面降溫)。將空水冷與新風系統的組合應用不僅可以解決工業設備溫度過高的問題,還可以消除房間的負壓狀態,也保證室內的空氣干凈清新;此外,在室外環境溫度較低的工況,新風系統足以起到降溫散熱的作用,響應國家節能減耗的政策,在大部分工況(極端天氣除外)可以把室外的顯冷量運送到室內,保證設備運行的高效穩定性,帶來意想不到的效果與體驗。

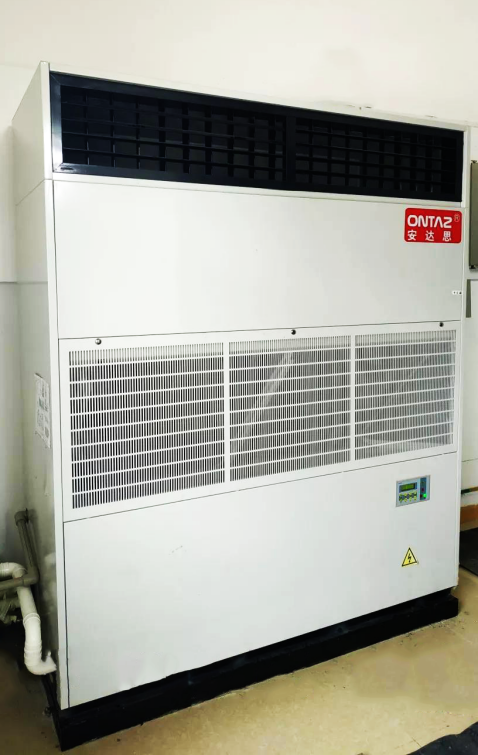

組合:工業新風系統與工業柜式空調+
工業柜式空調主要功能是調節溫度,只在室內循環運行。而新風設備把室外空氣吸入室內的同時,先經過空氣凈化系統,把空氣中的顆粒物和細菌、病毒都過濾干凈后,再把新鮮空氣輸送到室內,室內劣質空氣就會被稀釋循環帶走,即使室外空氣污染嚴重,室內依然保持清新干凈的空氣。
空水冷、新風機、空調對比表 | ||||
設備總發熱量為:400KW | ||||
名稱 | 空水冷設備 | 新風機 | 制冷空調 | 備注 |
配置設備數量 |
3臺 (OZAF-350T-140) |
3臺 (OZ-350T-7.5) | 16臺(10P) | |
總冷量 | 420kW | 受室外通風溫度影響 | 416kW | |
相當?shù)目偲?shù) | 168P | - | 163P | |
總風量 | 約為105000m³/h | 約為105000m³/h | 約為72000m³/h | |
總電功率 | 22.5kW | 22.5kW | 173.9kW | |
滿負荷耗電量/小時 | 22.5kW/h | 22.5kW/h | 173.9kW/h | |
每天運行費用(元/24小時) | 22.5×24×0.8=432元/天 | 22.5×24×0.8=432元/天 | 173.9×24×0.8=3339元/天 | 暫按0.8元/度 |
每月運行費用 | 432×30=12960元/月 | 432×30=12960元/月 |
3339×30=100170元/月 |
暫按每月運行30天 |
月運行節約成本 | 約8.72萬元(空水冷設備相對于空調) | 約8.72萬元(空水冷設備相對于空調) | - | |
年運行節約成本 | 約104.64萬元(空水冷設備相對于空調) | 約104.64萬元(空水冷設備相對于空調) | - | 每年按12月 |
運行成本 | 約13% | 約13% | 約100% | |
能效比 | 約18.6(很高) | 約18.6(很高) | 約2.39(低) | |
設備放置空間 | 10㎡ | ≤10㎡ | 62920㎡ | |
正負壓 | 微正壓 | 微正壓 | 無 | |
節能性 | 一般采用項目現場提供的工業冷水作為空水冷系統的冷源。空水冷設備耗能的僅僅是風機和循環水,無其他耗電項,系統能耗低,節能效果顯著。 | 一般采用項目現場提供的電作為新風系統的電源。設備耗電的僅僅是風機無其他耗電項,系統能耗低,節能效果顯著,且不需外接水源。 | 耗能高,不節能。 | |
設備結構 | 鋁合金骨架+鍍鋅板夾聚氨酯保溫板,結構牢固。主要兩大部件:風機和表冷器 | 鋁合金骨架+鍍鋅板夾聚氨酯保溫板,結構牢固。主要兩大部件:風機和過濾器 | 有分室內機和室外機,室外機含有壓縮機、冷凝器、膨脹閥。系統復雜。 | |
維護費用 | 運動部件只有風機,維護少,維護費用低。 |
運動部件只有風機和過濾器,維護費用很低。 | 系統比較復雜,故障率較高,維護成本高。需要專人維護。 | |
維修難度 | 系統簡單,維護簡單方便。 | 系統簡單,過濾器容易更換維護簡。 | 水系統、電控系統復雜,出現故障后排查難度大。 | |
在水源水質(PH值7.0-8.5 )與溫度(≤32℃)保證情況下優選使用空水冷冷卻設備,如缺乏水源與水質及溫度無法保證情況下優選使用防塵正壓新風設備。 |
工業新風系統項目現場:
